Распиновка ОБД2

Диагностический разъем (DLC - Diagnostic Link Connector)

Стандарт OBDII регламентирует наличие и расположение 16-контактного диагностического разъема (DLC - Diagnostic Link Connector) трапециевидной формы. Разъем должен быть расположен не далее, чем в 2 футах (0.61 метра) от рулевого колеса.

 Стандарт SAE J1962 определяет выводы разъема:

1. По усмотрению производителя. GM: J2411 GMLAN/SWC/Single-Wire CAN.

2. Bus positive Line of SAE-J1850 PWM and SAE-1850 VPW

3. Ford DCL(+) Argentina, Brazil (pre OBD-II) 1997-2000, USA, Europe, etc. Chrysler CCD Bus(+)

4. Chassis ground

5. Signal ground

6. CAN high (ISO 15765-4 and SAE-J2284)

7. K line of ISO 9141-2 and ISO 14230-4

8. -

9. -

10. Bus negative Line of SAE-J1850 PWM only (not SAE-1850 VPW)

11. Ford DCL(-) Argentina, Brazil (pre OBD-II) 1997-2000, USA, Europe, etc. Chrysler CCD Bus(-)

12. -

13. -

14. CAN low (ISO 15765-4 and SAE-J2284)

15. L line of ISO 9141-2 and ISO 14230-4

16. Battery voltage

 Использование нераспределенных контактов остается на усмотрение производителя автомобиля.

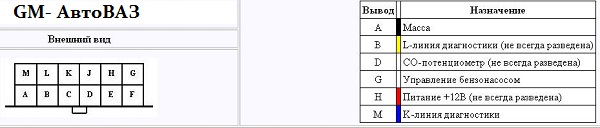

Местонахождение диагностических колодок (DLC) на некоторых отечественных автомобилях различных марок:

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира
ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой
ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ
ВАЗ 2109 Высокая панель — за центральной консолью.
ВАЗ 2108—2115 «европанель» — разъем находится перед КПП, прямо под прикуривателем и тем, что называют "ниша для мелочей". Разъем закрыт декоративной крышкой.
Шевроле-Нива — OBD-II, около замка зажигания , частично прикрыт кожухом рулевого управления.
ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП.
ВАЗ 21126 «Приора» — за «бардачком».
Лада Ларгус - внутри бардачка
Лада Гранта - слева от переднего пассажира, внизу у дефлектора вентиляции (на фото виден адаптер Elm327 Bluetooth, вставленный в диагностический разъем)
